AutoScan-K

AutoScan-K 3D sistemi, çeşitli endüstriyel senaryolarda ölçüme uyum sağlayabilir. Bu arada, son teknoloji makine görme algoritmalarına dayanarak, robotun hareketlerini hassas bir şekilde kontrol edebilir, böylece verimli ve otomatik parti denetimi gerçekleştirebilir.

Otomatik bir 3D denetim sistemi olan AutoScan-K serisi, makine görüş teknolojisini kullanarak temassız ve tahribatsız muayeneyi gerçekleştirebilir. Ekstra yüksek doğruluk sağlarken, çevrimiçi toplu tarama ve incelemeyi etkin bir şekilde gerçekleştirebilir. 24 saat kesintisiz çalışma özelliğine sahip AutoScan-K 3D sistemi, işletmelerin üretim maliyetlerini azaltmasına, ürünün piyasaya sürülme süresini hızlandırmasına ve yatırım getirisini artırmasına yardımcı olur.

Tip		AutoScan-KM II	AutoScan-KM	AutoScan-K20
Tarama modu	Ultra hızlı tarama	13 mavi lazer	11 mavi lazer	7 kırmızı lazer
	Aşırı ince tarama	7 mavi paralel lazer		5 mavi paralel lazer
	Geniş alan taraması	11 paralel kızılötesi lazer		–
	Derin delik taraması	1 ekstra mavi lazer		1 ekstra kırmızı lazer
Toplamda lazer çizgisi		45	41	20
Doğruluk		0,020 mm
Tarama hızı		1.650.000 ölçüm / s’ye kadar	1.350.000 ölçüm / s’ye kadar	650.000 ölçüm / s’ye kadar
Tarama alanı		1440 mm × 860 mm’ye kadar		550 mm × 600 mm’ye kadar
Fotogrametri sistemi	Standart konfigürasyon	Yerleşik
	Tarama alanı	3760 mm × 3150 mm		2500 mm × 3000 mm
	Alan derinliği	2500 mm
Lazer sınıfı		2. Sınıf göze zarar vermeyen
Çözüm		0,010 mm
Hacimsel doğruluk	Yalnız çalışma	0,010 mm + 0,030 mm / m’ye kadar		0,020 mm + 0,035 mm / m
	1m referans çubuğu ile çalışma	0,010 mm + 0,020 mm / m’ye kadar		0,020 mm + 0,020 mm / m
	MSCAN-L15 ile çalışma	0,010 mm + 0,015 mm / m’ye kadar		0,020 mm + 0,015 mm / m
Alan derinliği		925 mm		620 mm
Çıktı formatları		.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc veya özelleştirilmiş
Çalışma sıcaklığı aralığı		-10 ~ 40 ° C
Arayüz modu		USB 3.0
Patentler		CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1

3B Tarayıcı Nedir?

3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.

Ağırlık ve Boyut?

Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.

Ürünlerinizi kim kullanıyor?

Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.

3B Lazer Tarama Neden Gereklidir?

Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)

3B tarayıcı uygulaması nedir?

Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.

Tarayıcı insan gözü için güvenli mi?

Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.

Garantisi nedir?

Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.

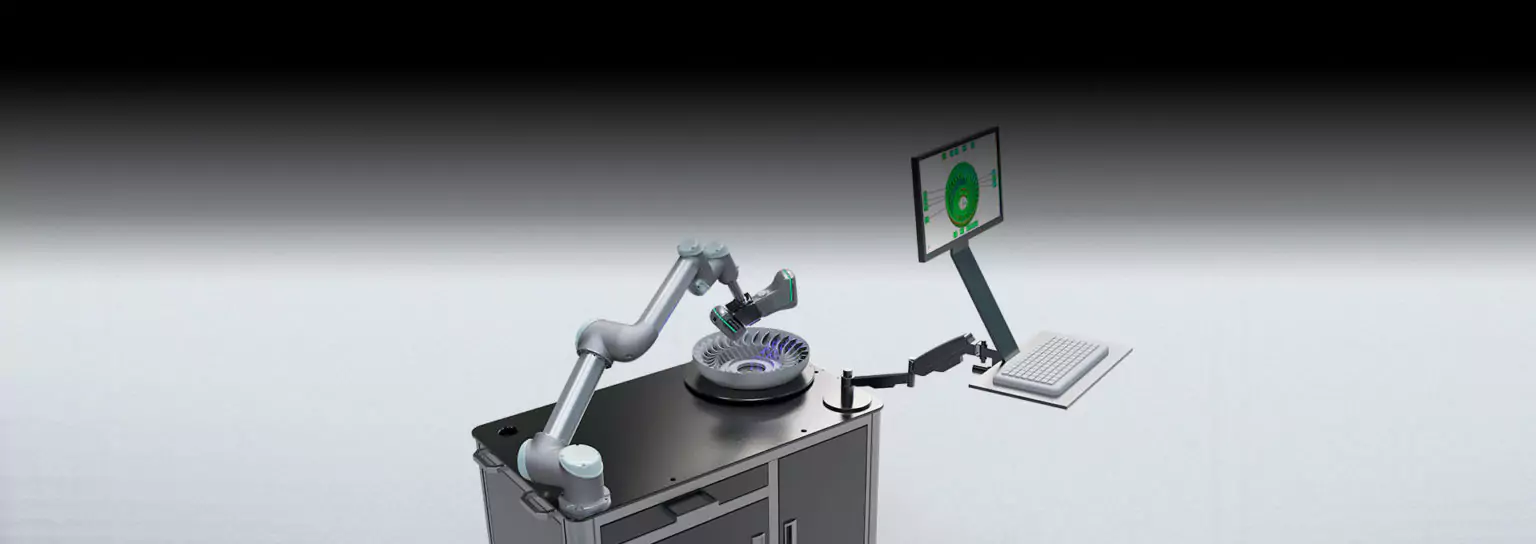

AutoScan-K ile Otomatik Süreç Denetimi

İnsan müdahalesi olmadan, AutoScan-K, farklı ürünler için rotaları taradıktan ve ölçüm süreci ayarlandıktan sonra otomatik olarak toplu 3D tarama ve veri karşılaştırması için inceleme yapabilir ve denetim raporları oluşturabilir.

AutoScan-K ile Kişiselleştirilmiş Operasyon

Farklı iş parçalarının özelliklerine bağlı olarak birden fazla ölçüm modu sunulmaktadır. Farklı inceleme gereksinimlerini karşılamak için, iş parçaları çeşitli açılardan kelepçelenerek inceleme yolları belirlenebilir.

AutoScan-K ile Güvenli ve Güvenilir NDT

Otomatikleştirilmiş optik ölçüm teknolojisine dayanan AutoScan-K, güvenli, güvenilir ve farklı atölye ortamında uygulanabilir olan temassız ve tahribatsız akıllı testler gerçekleştirir.

Endüstriyel akıllı döner tablaları, verimli ve kör açı olmadan denetimi mümkün kılar.

AutoScan-K Sayesinde Hassas ve Etkili Ölçüm

AutoScan-K, farklı malzemelerden yapılmış farklı boyut, ağırlık ve parçalara sahip iş parçalarını inceleyebilir. Saniyede 1.650.000’e varan hız ile yüksek yoğunluklu veri taraması için 45’e kadar lazer çizgisi oluşturabilir.

0,010 mm’ye kadar çözünürlük ve 0,030 mm / m’ye varan hacim doğruluğu ile zorlu endüstriyel ortamda hassas 3 boyutlu inceleme sağlar.

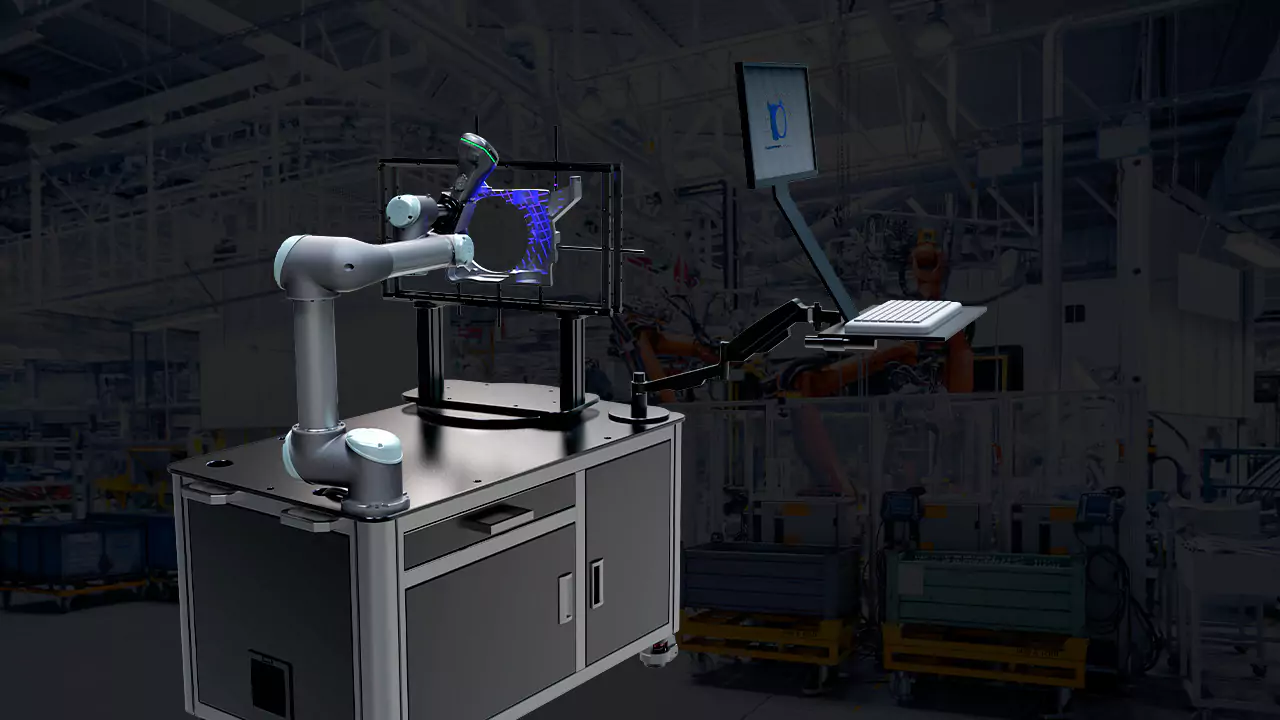

AutoScan-K’nin Entegre tasarımı

Tüm otomatik 3D denetim sistemi entegre tasarımı benimser, bu nedenle atölyelerde yüksek doğrulukta toplu denetim sağlar.
