KSCAN-E
Akıllı ve Kablosuz, Hepsi Bir Arada Amiral Gemisi 3D Tarayıcı
Dahili Dokunmatik Ekran
Akıllı Yönlendirme
Telefon Tutucu
C1 Özelleştirilebilir Buton
Scanology markasının amiral gemisi modeli olan KSCAN-E; benzersiz hassasiyet ve verimlilikle endüstriyel ölçümü yeniden tanımlamak üzere tasarlanmış, akıllı, kablosuz ve hepsi bir arada bir 3D tarayıcıdır. 6 farklı çalışma modu, ister geniş yüzeyler ister ince detaylar taranıyor olsun, tam alan kapsama ve yüksek kaliteli veri yakalamayı mümkün kılar. Dahili bilgi işlem modülü ve çift güç sistemi, her ortamda maksimum esneklik sunan kesintisiz ve kablosuz bir kullanım imkanı sunar.
KSCAN-E, 0,020 mm’ye varan doğruluğu ile en zorlu uygulamaların bile gereksinimlerini karşılar. Havacılıktan otomotive, ağır sanayiden enerjiye kadar birçok sektörde KSCAN-E; tasarım doğrulamasından kalite kontrolüne kadar tüm süreçleri daha akıllı ve verimli hale getiren hassas, esnek ve akıllı bir 3D çözüm sunar.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.

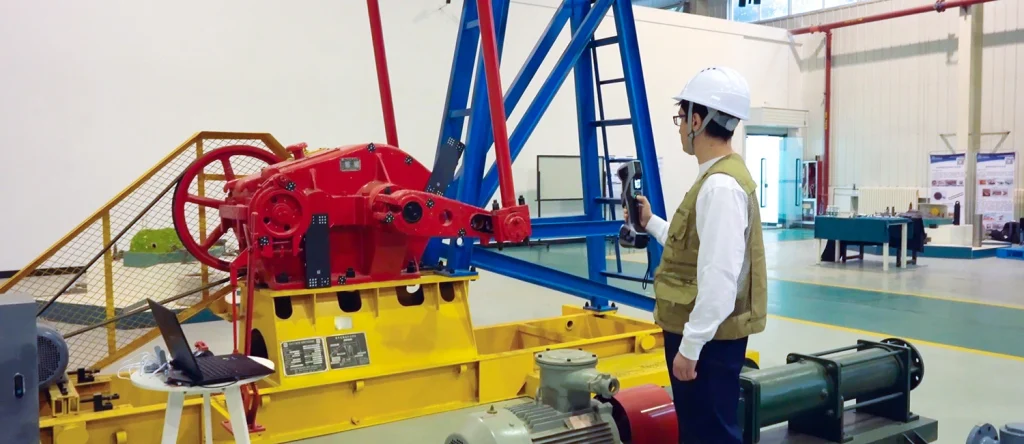

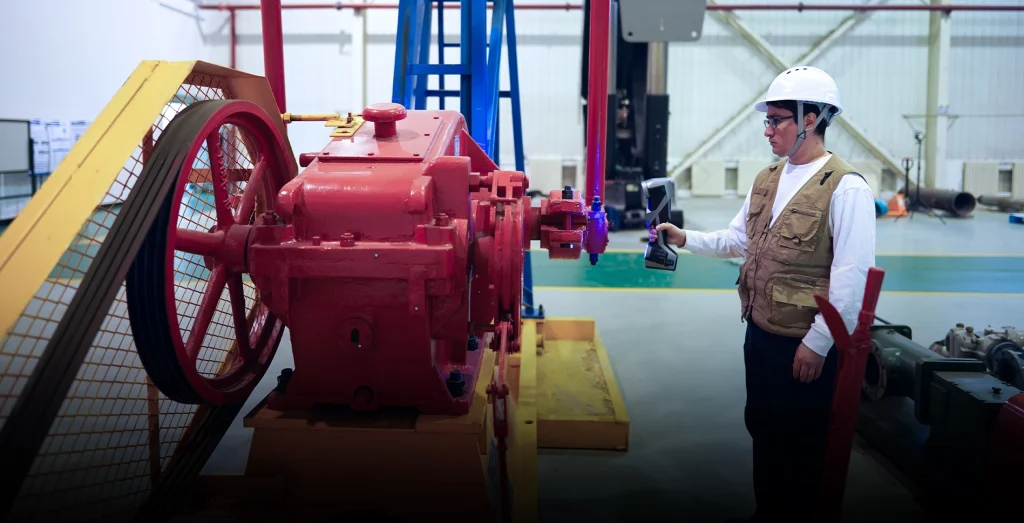

Tamamen Kablosuz Kullanım
KSCAN-E’nin hafif tasarımı ve tek elle kullanım imkanı, karmaşık ölçüm uygulamalarında bile kullanımını son derece kolaylaştırır. Tamamen kablosuz ve çok yönlü yapısıyla, elektrik erişimi kısıtlı veya hiç olmayan alanlar için ideal bir çözüm sunar. İster laboratuvarda, ister atölyede, ister sahada olun; KSCAN-E ile hassas 3D verileri büyük bir kolaylıkla yakalamanın gerçek özgürlüğünü yaşayabilirsiniz.
Olağanüstü Hassasiyet
Bu 3D tarayıcı, olağanüstü hassasiyet ve güvenilirliğiyle, farklı endüstriyel uygulamalarda tahribatsız muayene çözümleri için yeni bir standart belirliyor.
0,020 mm (Hassasiyet)
0,015 mm + 0,015 mm/m
(800 mm’lik hassas referans cetveli ile kullanıldığında hacimsel hassasiyet)
0,015 mm + 0,012 mm/m
(L15 fotogrametri sistemi ile kullanıldığında hacimsel hassasiyet)
Verimli Ölçüm
Yenilikçi dört çapraz lazer teknolojisi, nokta bulutu oluşturma sürecini hızlandırır. Yüksek kare hızı ve ölçüm hızıyla birleştiğinde, ölçüm verimliliğini önemli ölçüde artırır.
4×27 adet dört çapraz mavi lazer çizgisi
180 fps kare hızı
Saniyede 8,29 milyon ölçüm
Üstün Detay Yakalama
17 paralel mavi lazer çizgisi ve yüksek performanslı endüstriyel kameralarla donatılan bu 3D tarayıcı, 0,010 mm’ye varan çözünürlük sunar. Gerçek zamanlı ağ oluşturma sağlayan DefinSight teknolojisiyle birleştiğinde, aralıklar ve yuvalar gibi ince detayları hassas bir şekilde yakalayarak her ayrıntının net bir şekilde ortaya konmasını sağlar.
17 paralel mavi lazer çizgisi
0,010 mm çözünürlük

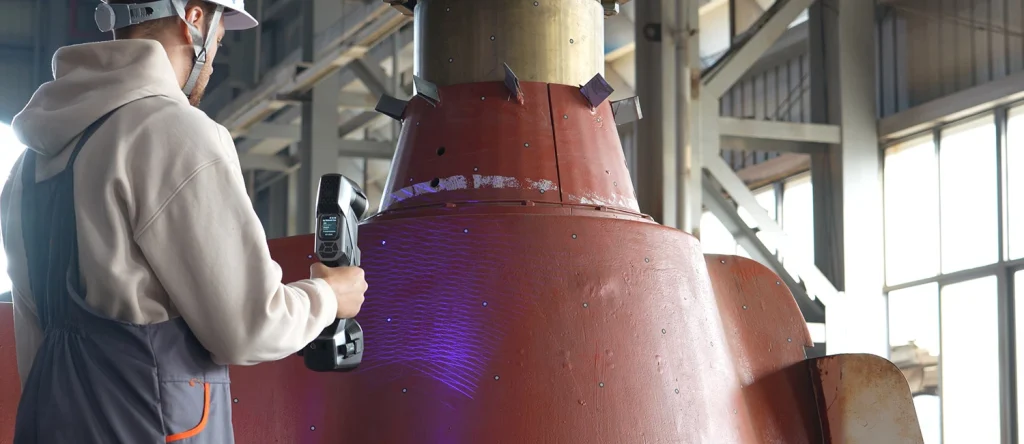

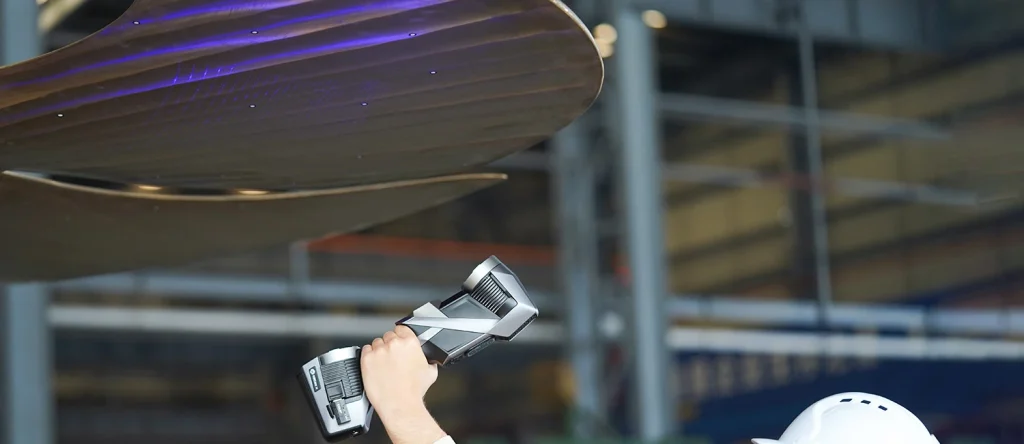

Büyük Parça Tarama
Uyarlanabilir fotogrametri sistemi, büyük parçaların ölçümü için idealdir ve karmaşık, geniş ölçekli ortamlarda dahi yüksek hacimsel hassasiyet sağlar. Referans cetveli kullanarak hedef optimizasyonunu da destekler.
Kızılötesi geniş alan tarama özelliği; 38 lazer çizgisi, 1,5 metre çalışma mesafesi ve 1440 × 1000 mm’ye kadar tarama alanıyla verimliliği en üst düzeye çıkarır.
İnce Detaylar
Paralel mavi lazerlerle yapılan ultra hassas tarama, enjeksiyon kalıpları ve dişli çark dişleri gibi karmaşık parçaların en ince detaylarını olağanüstü bir hassasiyetle yakalamak için mükemmel bir çözümdür.
Delik ve Kenar Denetimi
Farklı delik ve yuvalar için yüksek hassasiyetli gri tonlama tanıma özelliğine sahiptir. Hem lazer hem de gri tonlama ile ölçüm yapabilir. Preslenmiş parçaların ve düzensiz şekilli parçaların kenarlarını ölçmek için idealdir.
Karmaşık Kanallar
Tek lazer çizgisi ile çalışan derin delik tarama modu, motor silindirleri ve döküm parçaların iç kanalları gibi ölçülmesi zor bölgeleri kolayca tarar
Otomatik 3D Sistemi
SCANOLOGY’nin otomatik 3D denetim sistemi ile entegre edilerek, zahmetsiz kurulum ve akıllı kontrol imkanı sunarak otomatik seri denetimler yapılabilmesini mümkün kılar.
Kullanım Alanları
Yaygın kullanım alanlarını keşfedin.
KSCAN-E Temel Özellikleri
*Scantech bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar.
Teknik Özellikler
Marka & Model | KSCAN-E | |
Tarama modu | Ultra hızlı tarama Ultra hassas tarama Geniş alan tarama Derin delik taraması Delik ve kenar denetimi Fotogrametri | 108 mavi lazer çizgisi (Quad Cross Teknolojisi) 17 mavi paralel lazer çizgisi 38 kızılötesi lazer çizgisi 1 ekstra mavi lazer çizgisi Akıllı kenar denetimi Uyarlanabilir fotogrametri |
Hassasiyet (1) | 0.020 mm | |
Hacimsel doğruluk (1) | Standart Uyarlanabilir fotogrametri (2) MSCAN-L15 ile eşleştirildiğinde | 0,015 mm + 0,030 mm/m 0,015 mm + 0,015 mm/m 0,015 mm + 0,012 mm/m |
Şekil hatası (1) | Kürelik (Sphericity) Düzlemsellik (Flatness) | 0,030 mm 0,050 mm |
Tarama hızı | 8.290.000 ölçüm/sn’ye kadar | |
Tarama alanı | 1.440 mm*1.000 mm’ye kadar | |
Çalışma mesafesi | Geniş alan tarama Ultra hızlı tarama Ultra hassas tarama | 600 mm – 1.500 mm (uzaklaşma mesafesi 900 mm) 200 mm – 700 mm (uzaklaşma mesafesi 320 mm) 150 mm – 300 mm (uzaklaşma mesafesi 220 mm) |
Nesne boyutu | 0,050 m – 8 m | |
Lazer Sınıfı | Class II (gözler için güvenli) | |
Çözünürlük | 0,010 mm’ye kadar | |
Boyut | 344 mm*124 mm* 99 mm | |
Bağlantı | Arayüz modu Kablosuz standardı Kablosuz bağlantı Akıllı ve kablosuz mod Kesintisiz güç kaynağı | USB 3.0 Type-B |
Çevreye Uyumluluk | Çalışma ortamı Çalışma sıcaklığı aralığı Çalışma nemi Koruma derecesi | Fansız, atölye ortamları için uygun |
Patent | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B | |
(1) ISO 17025 akreditasyonuna sahiptir: Performans, JJF1951 spesifikasyonu, VDI/VDE 2634 Bölüm 3 standardına göre değerlendirilir. | ||
(2) 800 mm yüksek hassasiyetli ölçek çubuğu ile eşleştirilmiştir. | ||
*Scanology bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar. | ||
