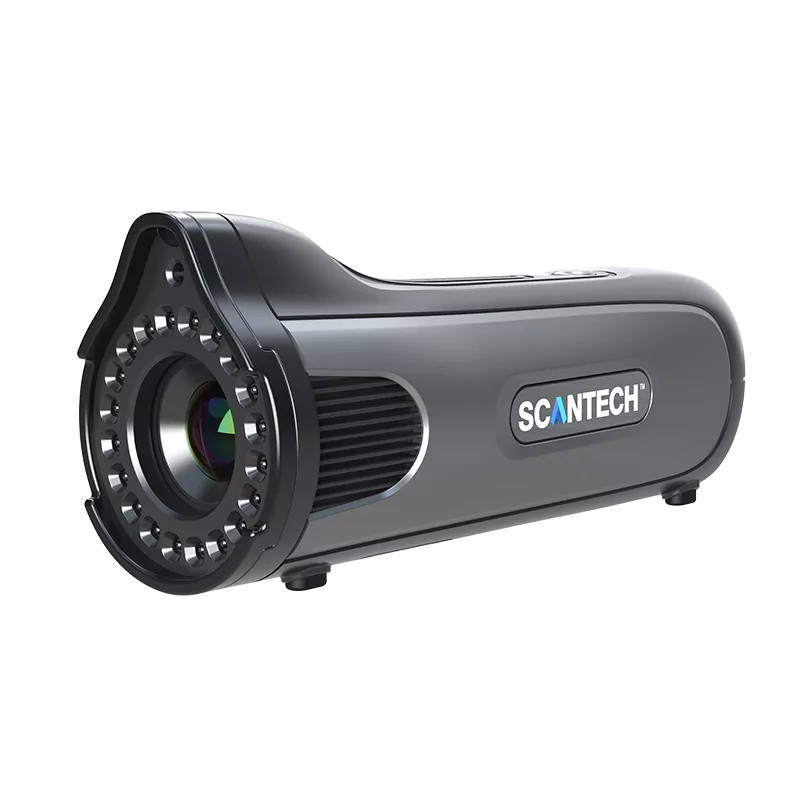

MSCAN-L15 Fotogrametri Sistemi
Büyük ölçekli ölçümler için yüksek hassasiyetli fotogrametri çözümü.
MSCAN-L15 fotogrametri sistemi, büyük ölçekli parçalar için yüksek hassasiyetli geometrik ölçüm çözümleri sunmak üzere tasarlanmıştır. Geniş çekim alanı ve derin alan derinliği sayesinde, 2 ila 10 metre aralığındaki projelerde 0,012 mm/m hacimsel doğruluk elde eder.
3D ölçüm cihazlarıyla uyumlu olan MSCAN-L15, zorlu doğruluk gereksinimlerini kolaylıkla karşılar. Özgün HDR modu sayesinde farklı ortam koşullarına uyum sağlar. Ergonomik ve taşınabilir tasarımı ise uzun süreli kullanımlarda dahi konfor sunar.
MSCAN-L15 ile 3D denetim, ürün geliştirme ve kalite kontrol süreçlerinde büyük ölçekli projeler için hassas, verimli ve kullanıcı dostu çözümler deneyimleyin. Fotogrametri ve 3D tarama teknolojisinin gücünü keşfedin.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.
MSCAN-L15-Photogrammetry ile Metroloji Dereceli Doğruluk
Hacimsel doğruluk 0.015 mm / m’ye kadar,% 40 arttı
MSCAN-L15-Photogrammetry Sayesinde Eşsiz Verimlilik
Atış alanı 9,4 m × 6,9 m’ye kadar,% 200 iyileştirildi; alan derinliği 6,5 m’ye ulaştı,% 100 arttı
MSCAN-L15-Photogrammetry Sayesinde Eşsiz HDR Modu
Destek HDR modu, güçlü ortam adaptasyonu, mavi LED ışığı daha yüksek denetim doğruluğuna ulaşır
Deformasyon Tespiti
Deforme olmuş iş parçalarının kesin 3D verilerini elde edin ve sezgisel sapma değerleri oluşturun
MSCAN-15 Tarayıcı Temel Özellikleri
*Scantech bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar.
| Type | MSCAN-L15 | |
| Volumetric accuracy | 0.012 mm/m (0.00014 in/ft) | |
| Volumetric accuracy (work with 3D scanners) | KSCAN | 0.015 mm + 0.012 mm/m (0.0006 in + 0.00014 in/ft) |
| SIMSCAN | 0.015 mm + 0.012 mm/m (0.0006 in + 0.00014 in/ft) | |
| AXE | 0.020 mm + 0.012 mm/m (0.0008 in + 0.00014 in/ft) | |
| TrackScan | 0.044 mm+0.012 mm/m (0.0017 in + 0.00014 in/ft) | |
| Device type | Industrial camera and lens (not DSLR) | |
| Weight | ≤0.58 KG (≤1.28 lb) | |
| Obtain mark point position | Real-time calculate & display | |
| Interface mode | Gigabit Lan | |
| Depth of field | 6.5 m (255.9 in) | |
| Shooting area up to | 9.4 m x 6.9 m (370.1 in × 271.7 in) | |
| Operating temperature range | -10℃-40℃ (14℉-104℉) | |
| Patent | CN306051753S | |
