NimbleTrack Gen2
Kablosuz Optik 3D Tarama Sistemi
ISO&VDI/VDE Certificate
0.025 mm Sistem hassasiyeti
6,6300,000 m/s
27 mavi lazer hattı
4,2 m izleme mesafesi
Wirless Tasarım
Scanology’nin yeni nesil kablosuz optik 3D tarama sistemi NimbleTrack Gen2, hedef işareti gerektirmeyen tarama, hassas ölçüm, taşınabilirlik ve kablosuz özgürlüğü bir araya getiriyor. Küçük ve karmaşık parçalardan devasa boyutlardaki bileşenlere kadar her ölçekte yüksek verimlilik ve esneklik sunarak akıllı 3D ölçümde yeni bir standart belirliyor.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?

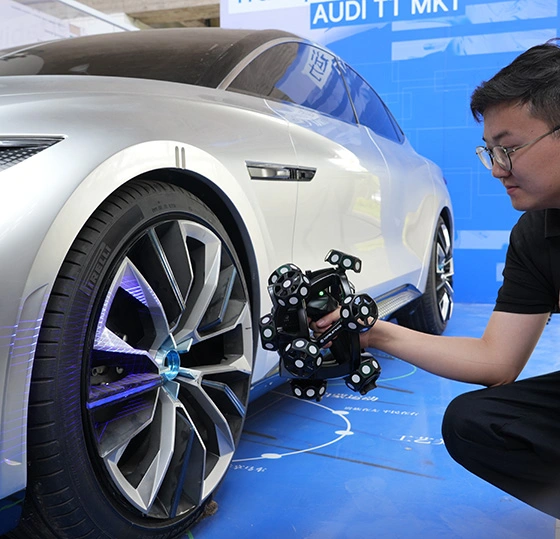

Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.
Taşınabilir ve Kullanımı Kolay

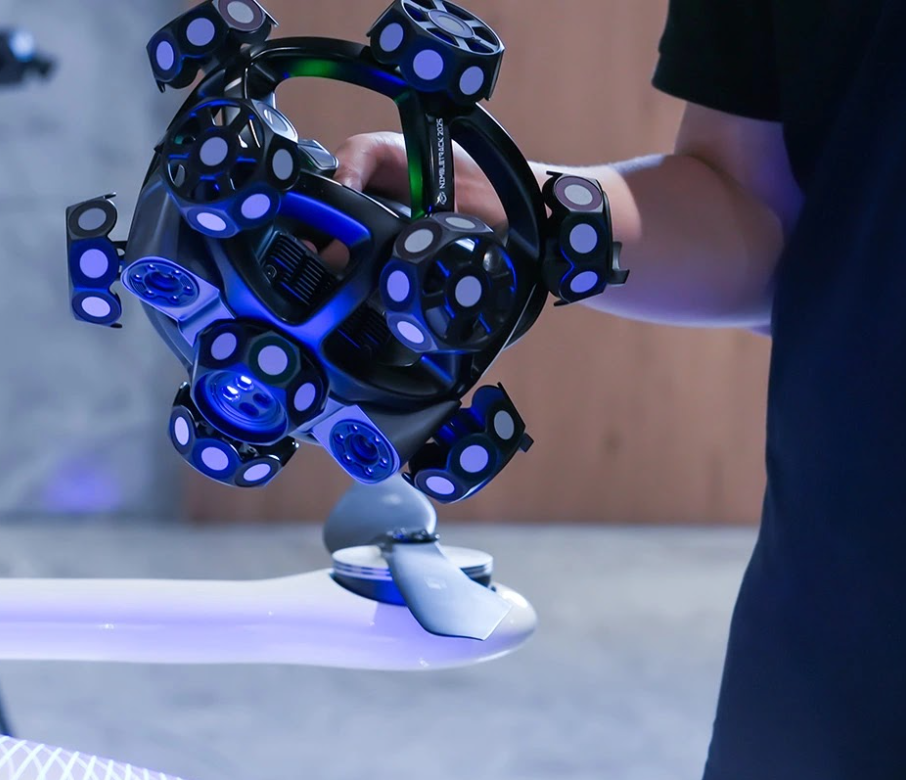

Işık Hızında Tarama
3D tarayıcı ve takip sistemi, yeni nesil edge computing teknolojisiyle 120 FPS yüksek kare hızında hızlı ve akıcı bir tarama deneyimi sunar. Yüksek hızlı tarama modunda, 54 mavi lazer çizgisiyle saniyede 6,63 milyon ölçüme ulaşarak karmaşık yüzeyleri ve ince detayları dahi hızlı ve hassas şekilde yakalar. NimbleTrack Gen2, endüstriyel denetim süreçlerinde gerçek bir verimlilik artışı sağlar.

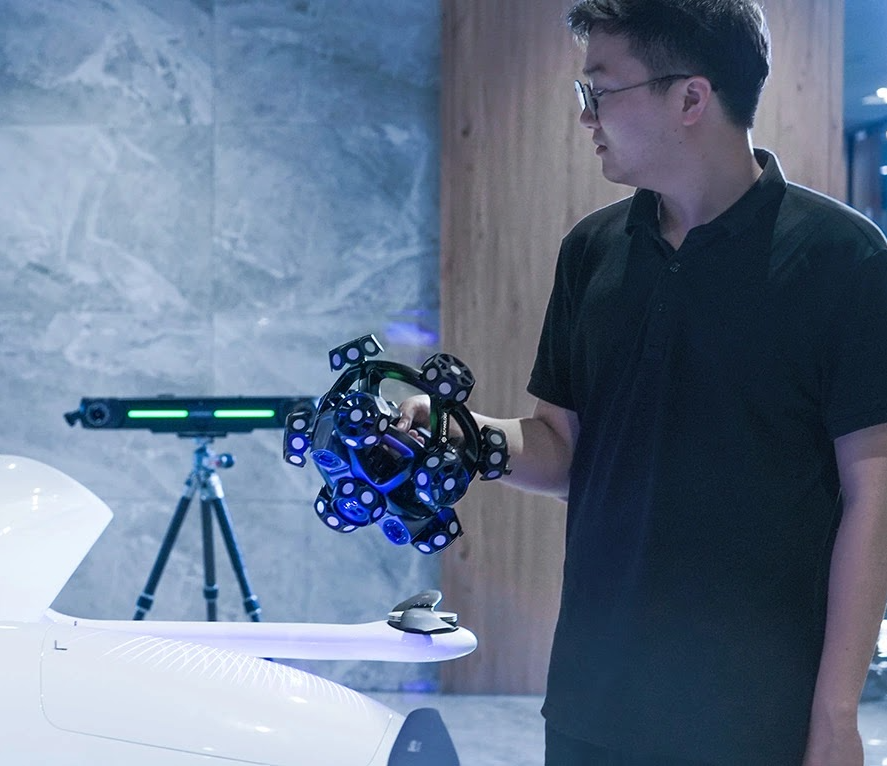

Daha Uzun Takip Mesafesi
Edge kalibrasyon algoritmaları ve sağlam CFFIM yapısı sayesinde NimbleTrack Gen2, 4,2 metreye kadar takip mesafesi sunar.

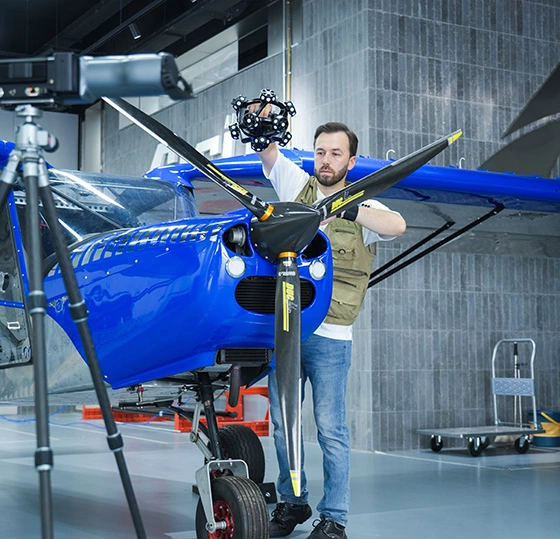

Daha Büyük Parçalar

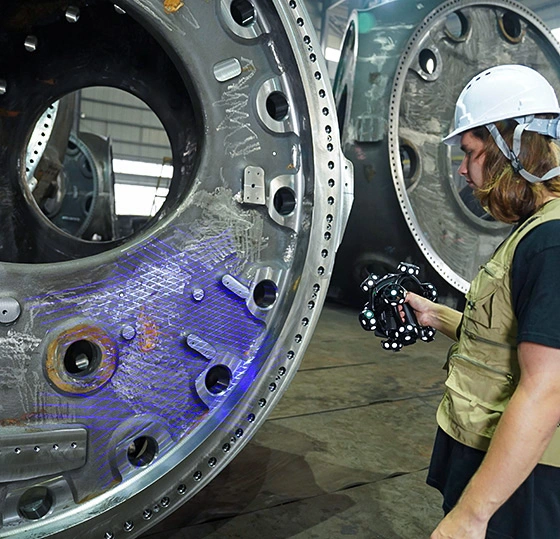

Küçükten orta boyuta kadar parçalar için ideal olan sistem, büyük ve ekstra büyük parçaların da hassasiyetle taranmasını sağlar.
Güven Veren Hassasiyet
Metroloji sınıfı donanım ve özel olarak geliştirilen algoritmalarla çalışan bu mod, 0,025 mm sistem doğruluğu ve 0,059 mm hacimsel doğruluk sunar. Hedef işareti gerektirmeyen yapısıyla küçük ve orta boy parçaların dinamik taramalarında ideal bir çözümdür.
Esnek Çift Mod

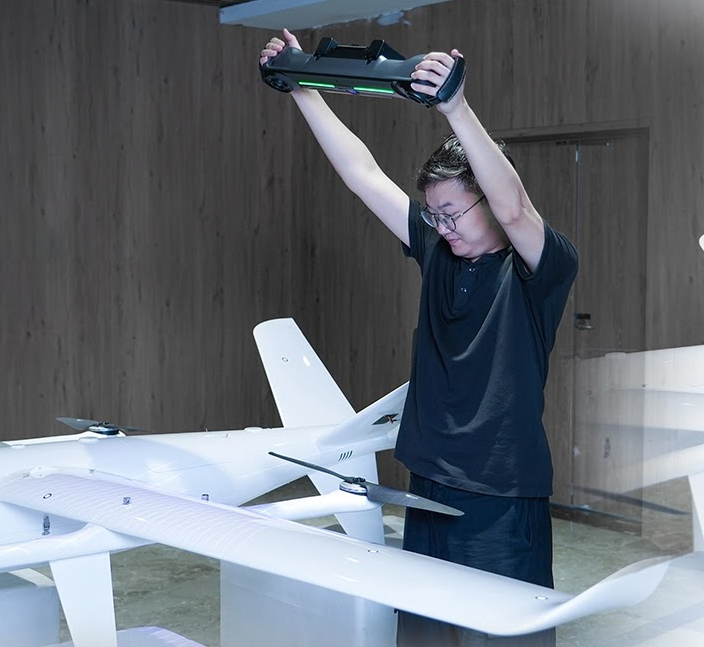

NimbleTrack Gen2, optik 3D taramayı elde taşınabilir geniş alan tarama ile birleştiren yenilikçi çift mod sistemiyle farklı ölçüm ihtiyaçlarına uyum sağlar. Entegre lazer projeksiyonu sayesinde takipçi, elde taşınabilir bir 3D tarayıcı olarak nokta bulutları yakalayabilir. Bu özellik, tarama menzilini ve esnekliğini artırarak büyük parçaların yüksek hassasiyetle ölçülmesini mümkün kılar.
Uyarlanabilir Fotogrametri
NimbleTrack Gen2, uyarlanabilir fotogrametri teknolojisi sayesinde hem kısa hem de uzun ölçüm mesafelerinde üstün doğruluk sağlar. Kümülatif hataları ortadan kaldırır ve hacimsel doğruluğu koruyarak büyük ölçekli ve detaylı ölçümlerde yüksek hassasiyetli sonuçlar sunar.

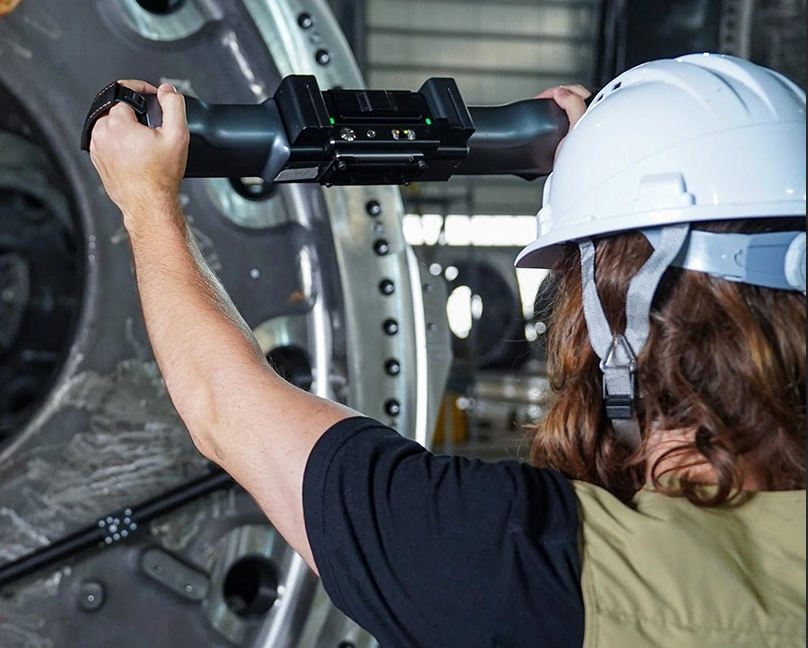

Tamamen Kablosuz ve Taşınabilir
NimbleTrack Gen2, kablosuz tasarımıyla gerçek özgürlük sunar. Yüksek performanslı bataryalar ve gelişmiş edge computing teknolojisi sayesinde hem 3D tarayıcı hem de takipçi, her ortamda kablosuz ölçüm ve hızlı, kararlı veri iletimi sağlar. Açık alanlarda, enerji kısıtı olan bölgelerde, büyük parçalar üzerinde veya dar alanlarda olsun, kesintisiz, hassas ve verimli 3D ölçümleri mümkün mümkün kılar.
Uygulama Alanları
Yaygın kullanım alanlarını keşfedin.
NimbleTrack- Temel Özellikleri
*Scantech bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar.
| Özellik | NimbleTrack-C Gen2 | NimbleTrack-E Gen2 |
|---|---|---|
| Scan mode (Tarama modu) | Ultra-fast scanningHyperfine scanningDeep hole scanningLarge area scanningPhotogrammetry | 54 blue laser lines17 blue parallel laser lines1 extra blue laser line54 blue laser linesAdaptive photogrammetry |
| Accuracy for scanner-only mode | Up to 0.020 mm | Up to 0.020 mm |
| Accuracy for system | Up to 0.025 mm | Up to 0.025 mm |
| Tracking distance per i-Tracker | 3500 mm | 4200 mm |
| Tracking distance 3.5 m | 0.060 mm | 0.059 mm |
| Tracking distance 4.2 m | / | 0.072 mm |
| Volumetric accuracy | With photogrammetry system: 0.044 mm + 0.012 mm/mTracker-only scanning: 0.072 mm + 0.012 mm/m | With photogrammetry system: 0.044 mm + 0.012 mm/mTracker-only scanning: 0.072 mm + 0.012 mm/m |
| Hole position accuracy | 0.050 mm | 0.050 mm |
| Laser class | Class II (eye-safe) | Class II (eye-safe) |
| Resolution up to | 0.020 mm | 0.020 mm |
| Stand-off distance | 300 mm | 300 mm |
| Depth of field | 400 mm | 400 mm |
| Scanning area up to | 500 mm × 600 mm | 500 mm × 600 mm |
| Scanning frame rate | 120 fps | 120 fps |
| Measurement rate up to | 6,630,000 measurements/s | 6,630,000 measurements/s |
| Dimension of i-Scanner | 252 mm × 195 mm × 260 mm | 252 mm × 195 mm × 260 mm |
| Weight of i-Scanner | 1.3 kg (Net weight) | 1.3 kg (Net weight) |
| Weight of system | 14 kg (Battery and wireless module included) | 14 kg (Battery and wireless module included) |
| Dimension of i-Tracker | 570 mm × 87 mm × 94 mm | 570 mm × 87 mm × 94 mm |
| Weight of i-Tracker | 2.2 kg (Net weight) | 2.2 kg (Net weight) |
| Weight of system (with battery and wireless module) | 2.6 kg | 2.6 kg |
| Size of protection case | 1000 mm × 425 mm × 280 mm | 1000 mm × 425 mm × 280 mm |
| Output format | .stl, .obj, .ply, .asc, .igs, .txt, .umk2, etc. | .stl, .obj, .ply, .asc, .igs, .txt, .umk2, etc. |
| Operating temperature range | -10°C~40°C | -10°C~40°C |
| Operating humidity (non-condensation) | 10–90% RH | 10–90% RH |
| Wireless operating mode | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Wireless multi-tracker tracking, Edge Inspection | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, Wireless multi-tracker tracking, Edge Inspection |
| Wireless standard | Wi-Fi 6, 802.11a/b/g/n/ac | Wi-Fi 6, 802.11a/b/g/n/ac |
| Interface mode | USB 3.1, Gigabit Ethernet port | USB 3.1, Gigabit Ethernet port |
| Patents | CN109006528, CN112691096U, CN205761358U, CN111964089A, CN104106490B, CN114554025B, CN104954859B, CN115430408A, CN114674979B, CN111687845A, CN218320204U, CN218350281U, CN205725079U, CN115430408A, CN114674979B, CN112180739A, CN110927832U, CN115052959B, CN218420048U, CN115364049B, CN218457988U, CN114945718B, CN109079329B, CN114136939B, CN113554659B, CN113524294U, CN209878444U, CN214076204B, CN109206296B, CN115406843B, CN220150701U, CN220220474U, CN209982243U, CN208947225A, CN220046464U, CN222267794U, CN222697249U, CN222674542U, CN222697790U, CN222746374U, CN222759311U, CN222680291U, CN222868640U, US1039077082, US1039077082, US1160685382, KR102960648B1, EP3953281B1, US1194358264 | CN109006528, CN112691096U, CN205761358U, CN111964089A, CN104106490B, CN114554025B, CN104954859B, CN115430408A, CN114674979B, CN111687845A, CN218320204U, CN218350281U, CN205725079U, CN115430408A, CN114674979B, CN112180739A, CN110927832U, CN115052959B, CN218420048U, CN115364049B, CN218457988U, CN114945718B, CN109079329B, CN114136939B, CN113554659B, CN113524294U, CN209878444U, CN214076204B, CN109206296B, CN115406843B, CN220150701U, CN220220474U, CN209982243U, CN208947225A, CN220046464U, CN222267794U, CN222697249U, CN222674542U, CN222697790U, CN222746374U, CN222759311U, CN222680291U, CN222868640U, US1039077082, US1039077082, US1160685382, KR102960648B1, EP3953281B1, US1194358264 |
