SIMSCAN Gen2
Hızlı ve Hassas El Tipi 3D Tarayıcı
ISO&VDI/VDE Certificate
5,800,000 m/s
0.020 mm Hassasiyet
203 mm x 80 mm x 44 mm Boyut 570 g Ağırlık
27 mavi lazer tarama çizgisi
17 mavi paralel lazer çizgisi

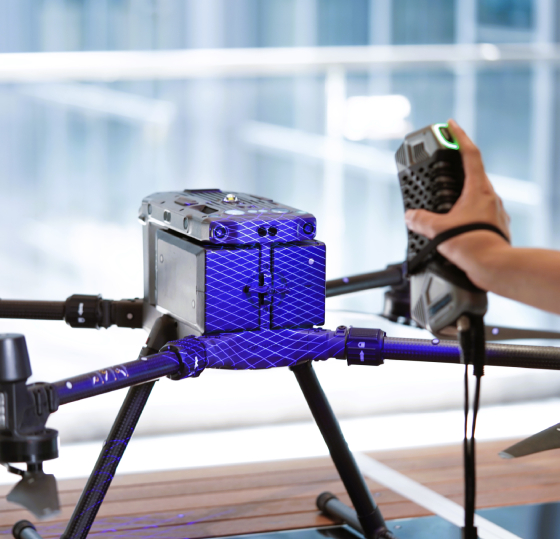

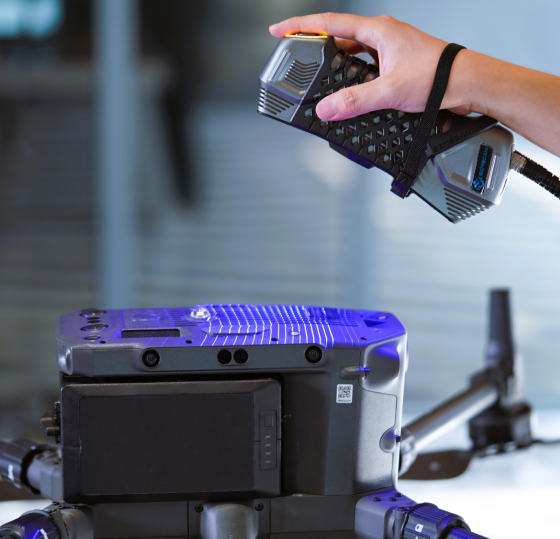

Avuç içine sığan kompakt yapısıyla SIMSCAN Gen2, küçükten orta boyuta kadar parçaların dar ve ulaşılması zor alanlarda dahi yüksek hassasiyetle taranmasına imkan tanır. Hafif ve ergonomik tasarımı sayesinde uzun süreli kullanımlarda bile konfor sağlar.
Gelişmiş algoritmalar ve 27 lazer çizgisinin gücüyle saniyede 5,8 milyon ölçüm gerçekleştirebilen cihaz, hız ve doğruluğu bir araya getirir. Almanya Red Dot ve Çin Gümüş Tasarım ödüllerine layık görülen SIMSCAN Gen2, şık görünümü ve kullanıcı dostu yapısıyla profesyonellerin olduğu kadar 3D taramaya yeni başlayanların da güvenle tercih edebileceği bir çözümdür.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.
Farklı İhtiyaçlara Esnek Çözümler
Üç farklı tarama modu ile çok çeşitli kullanım uygulamaları için çözümler sunar. Hem uzmanların hem de yeni başlayanların rahatlıkla kullanabileceği bu 3D lazer teknolojisi; GD&T ölçümleri, montaj analizi, bakım, revizyon ve çok daha fazlasını zahmetsizce gerçekleştirir.

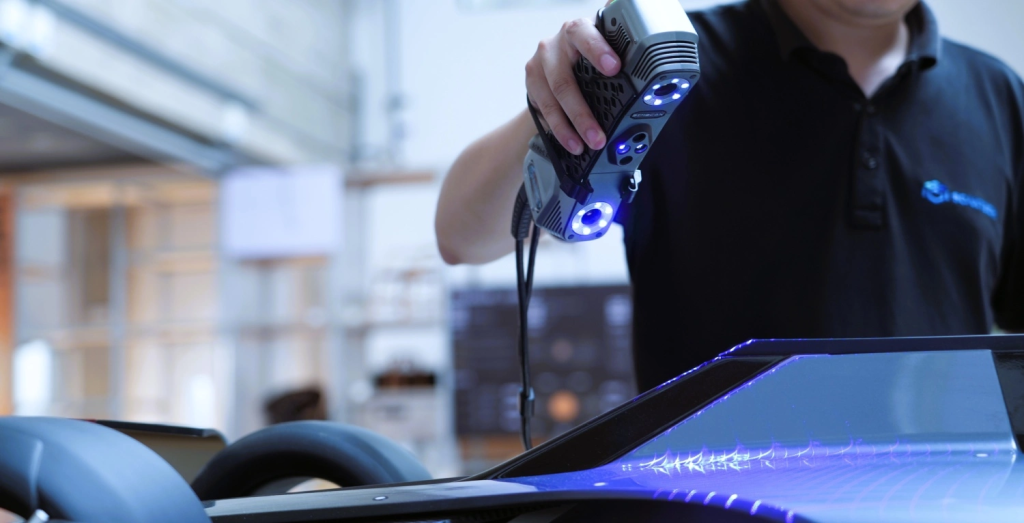

Yüksek Hızlı Tarama
Saniyede 5,8 milyona kadar ölçüm kapasitesiyle hızlı 3D tarama imkanı sunar. Gelişmiş algoritmalar, 27 mavi lazer çizgisi ve yüksek hızda veri yakalama özellikleriyle parçaların hassas dijital ikizlerini oluşturmayı mümkün kılar.
Endüstriyel Düzeyde Hassasiyet
SIMSCAN Gen2, 0,020 mm’ye kadar ulaşan yüksek doğruluk ve tekrarlanabilirlik ile üstün 3D ölçüm performansı sunar. Metroloji standartlarındaki bu hassasiyet, ürün geliştirmeden kalite kontrol süreçlerine kadar farklı endüstriyel uygulamalarda güvenilir ve tutarlı sonuçlar elde etmeyi sağlar.

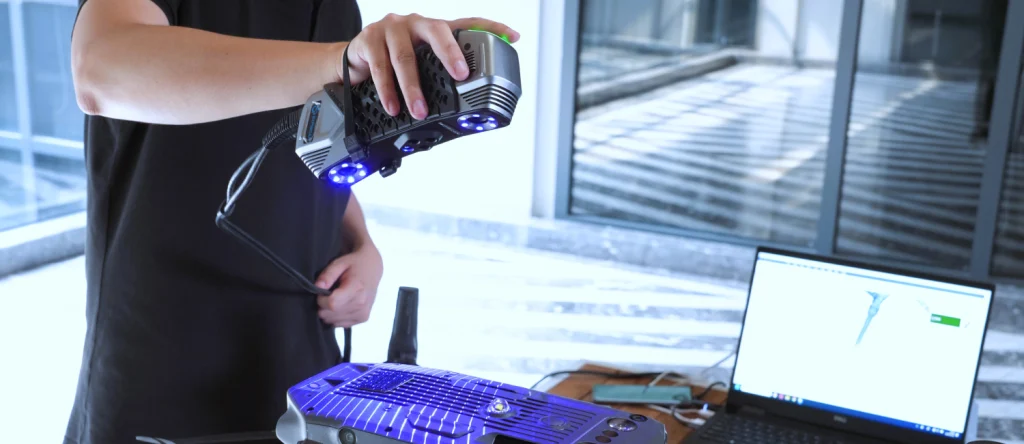

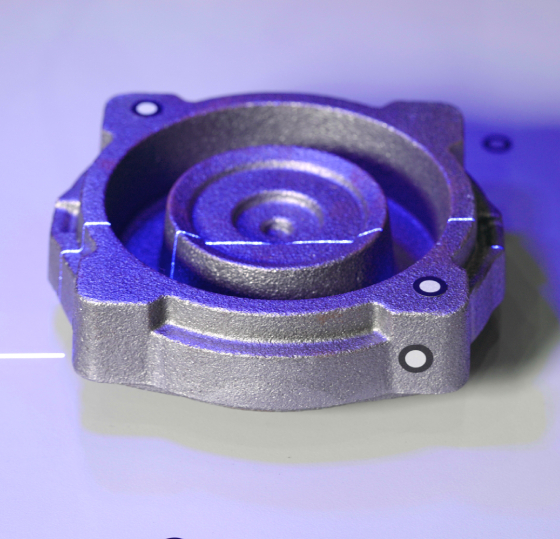

Karmaşık yapılar ve ince detaylarda üstün performans
Karmaşık yapılar ve ince detaylar için ideal olan SIMSCAN Gen2, 17 paralel lazer çizgisiyle hızlıca nokta bulutları oluşturarak yüksek hassasiyetli veri yakalar. Dar alanlarda bile verimli ve güvenilir sonuçlar sunar.

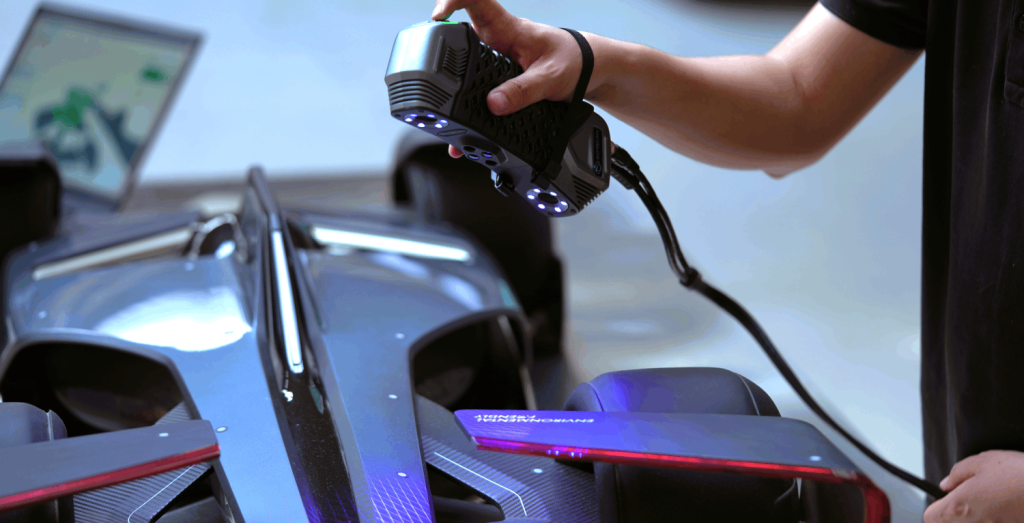

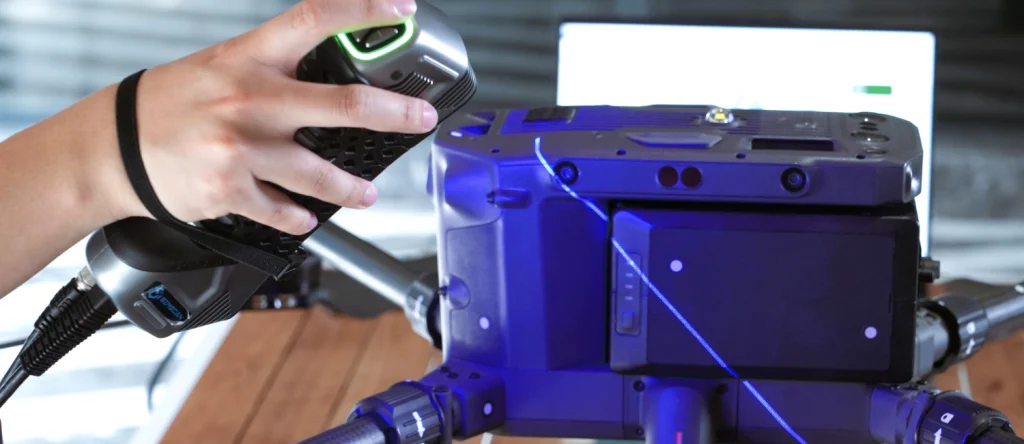

Siyah ve Yansıtıcı Yüzeylerde Üstün Performans
SIMSCAN Gen2, karmaşık yapılar, ince detaylar ve zorlu yüzeyler dahil olmak üzere siyah ve yansıtıcı yüzeyleri yüksek hassasiyetle tarar. Ekstra mavi lazer çizgisi sayesinde delikler ve yuvalar gibi dar alanlara kolayca erişerek kapsamlı parça incelemeleri için ideal bir çözüm sunar.
Otomatik 3D Ölçüm
SIMSCAN Gen2, SCANOLOGY’nin otomatik 3D ölçüm sistemleriyle entegre edilerek kesintisiz ve yüksek hacimli denetimler yapılmasını sağlar. Bu özelliğiyle manuel yöntemlerin sınırlamalarını ortadan kaldırır ve üretim sürecinin her aşamasında verimliliği önemli ölçüde artırır.
Uyarlanabilir Fotogrametri
NimbleTrack Gen2, uyarlanabilir fotogrametri teknolojisi sayesinde hem kısa hem de uzun ölçüm mesafelerinde üstün doğruluk sağlar. Kümülatif hataları ortadan kaldırır ve hacimsel doğruluğu koruyarak büyük ölçekli ve detaylı ölçümlerde yüksek hassasiyetli sonuçlar sunar.
Tamamen Kablosuz ve Taşınabilir
NimbleTrack Gen2, kablosuz tasarımıyla gerçek özgürlük sunar. Yüksek performanslı bataryalar ve gelişmiş edge computing teknolojisi sayesinde hem 3D tarayıcı hem de takipçi, her ortamda kablosuz ölçüm ve hızlı, kararlı veri iletimi sağlar. Açık alanlarda, enerji kısıtı olan bölgelerde, büyük parçalar üzerinde veya dar alanlarda olsun, kesintisiz, hassas ve verimli 3D ölçümleri mümkün mümkün kılar.
SIMSCAN Gen2 Temel Özellikleri
*Scantech bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar.
Type | SIMSCAN 30 Gen2 SIMSCAN 42 Gen2 SIMSCAN-E | |||
Scan mode | Ultra-fast scanning | 17 blue laser crosses | 27 blue laser crosses | 63 blue laser lines (Triple Cross Technology) |
Hyperfine scanning | 17 blue parallel laser lines | |||
Deep hole scanning | 1 extra blue laser line | |||
Accuracy (1) | Up to 0.020 mm | |||
Scanning rate up to | 4,580,000 measurements/s | 5,800,000 measurements/s | 6,300,000 measurements/s | |
Scanning area up to | 700 mm × 600 mm | |||
Laser class | Class II (eye-safe) | |||
Resolution up to | 0.020 mm | |||
Volumetric accuracy (2) | Standard | 0.015 mm + 0.035 mm/m | ||
Paired with MSCAN-L15 | 0.015 mm + 0.012 mm/m | |||
Stand-off distance | 300 mm | |||
Depth of field | 550 mm | |||
Output formats | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk and etc. | |||
Operating temperature range | -10°C–40°C | |||
Interface mode | USB 3.0 | USB 3.0 | USB3.0 Type-B | |
Dimensions | 203 mm × 80 mm × 44 mm | |||
Weight | 570 g | 570 g | 600 g | |
Wireless standard |
|
| Wi-Fi 6, 802.11a/b/g/n/ac | |
Patents | SIMSCAN 30 Gen2, SIMSCAN 42 Gen2, SIMSCAN-E: CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S SIMSCAN 30 Gen2, SIMSCAN 42 Gen2: CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B | |||
(1) ISO 17025 accredited: Based on VDI/VDE 2634 Part 3 standard and JJF 1951 specification, probing error (size) (PS) performance is evaluated. (2) ISO 17025 accredited: Based on VDI/VDE 2634 Part3 standard and JJF 1951 specification, sphere spacing error (SD) performance is evaluated. | ||||
