AutoScan-T 3D System
AutoScan-T farklı çalışma ortamlarına bağlı olarak çeşitli 3D tarama cihazlarıyla donatılabilir. Bu tür çok yönlü 3D çözümler, orta büyüklükteki iş parçalarında otomatik 3D ölçüm için teknik destek sağlar.

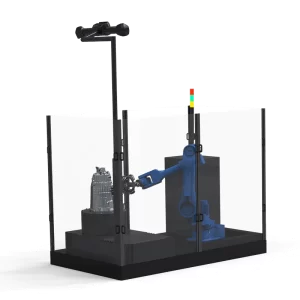

AutoScan-T otomatik 3D inceleme sistemi, tarama hızını ve çok sayıda veri işlemeyi bir sonraki seviyeye taşır. Yüksek doğruluk ve güçlü güvenilirlik ile otomatikleştirilmiş 3B sistem, iş akışlarını büyük ölçüde basitleştirir ve üretim döngüsünü optimize eder.

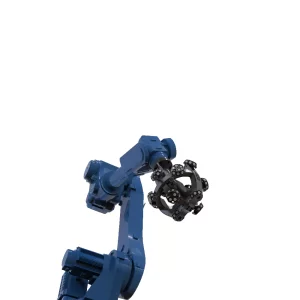

Akıllı çevrimiçi kalite kontrol denetimi için endüstriyel robotla çalışan AutoScan-T, hiçbir insan müdahalesi sağlamaz ve parti denetimini otomatik olarak tamamlayarak insan faktörlerinin yaptığı hataları önler ve anlaşılması kolay denetim raporları oluşturur.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.
AutoScan-T ile Kesintisiz Ölçüm
AutoScan-T ile İnsan Müdahalesine Gerek Yok
Akıllı çevrimiçi denetim, insan gücünü tamamen serbest bırakır ve otomatik olarak anlaşılması kolay denetim raporu oluşturur
AutoScan-T ile Geniş Uyumluluk
AutoScan-T22, farklı çalışma ortamı gereksinimlerini karşılamak için çeşitli 3B inceleme cihazları ile donatılabilir ve gerçekten çok yönlü ve güvenilir 3B inceleme çözümleri sunar
Yüksek Atölye Uyarlanabilirliği
AutoScan-T22, karmaşık atölye koşullarında doğru 3B incelemeyi garanti etmek için güçlü bir anti-parazite sahiptir
AutoScan-T ile Eşzamanlı İzleme Elde Edin
AutoScan-T22, nesne hareketini ve tarayıcı hareketini hassas bir şekilde senkronize ederek inanılmaz derecede doğru veri toplama gerçekleştirir
AutoScan-T İle İlgili Görseller
Autoscan-T Tarayıcı Temel Özellikleri
*Scantech bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar.
| Type | AutoScan-T550 | AutoScan-T542 | |
| Scan mode | Ultra-fast scanning | 21 blue laser crosses | 17 blue laser crosses |
| Hyperfine scanning | 7 blue parallel laser lines | ||
| Deep hole scanning | 1 blue laser line | ||
| Accuracy(1) | Up to 0.025 mm (0.0009 in) | ||
| Measurement rate up to | 2,600,000 measurements/s | 2,200,000 measurements/s | |
| Scanning area up to | 500 mm × 600 mm (19.7 in × 23.6 in) | ||
| Laser class | ClassⅡ (eye-safe) | ||
| Resolution up to | 0.020 mm (0.0008 in) | ||
| Volumetric accuracy(2) | 10.4 m³ | 0.060 mm (0.0025 in) | |
| 18.0 m³ | 0.075 mm (0.0030 in) | ||
| Volumetric accuracy (With MSCAN photogrammetry system) | 0.044 mm + 0.012 mm/m (0.0017 in + 0.00014 in/ft) | ||
| Single-point repeatability of portable CMM T-Probe | 0.030 mm (0.0012 in) | ||
| Hole position accuracy | 0.050 mm (0.0020 in) | ||
| Object Size (Recommend) | 100 mm–8000 mm (3.9 in × 315.0 in) | ||
| Stand-off distance | 300 mm (11.8 in) | ||
| Depth of field | 400 mm (15.7 in) | ||
| Output formats | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc or customized | ||
| Operating temperature range | -10°C–40°C (14℉-104℉) | ||
| Operating humidity (Non-condensation) | 10%–90% RH | ||
| Interface mode | USB 3.0 | ||
| Certification | CE, UL | ||
| Patents | CN106500627，CN106500628，CN206132003U，CN204854633U，CN204944431U，CN204902788U，CN204963812U，CN204902785U，CN106403845，US10309770B2，CN204854633U，CN105068384B，CN105049664B，CN106403845B，CN214375417U，CN214379242U，CN214379241U，CN109000582B，CN112802002B，CN210567185U，CN211121096U，CN214149174U，CN114001671B，CN114001696B，CN114554025B，CN114205483B，US10309770B2，US11060853B2，KR102096806B1，EP3392831B1 | ||
(1) ISO 17025 accredited: Based on VDI/VDE 2634 Part 3 standard and JJF 1951 specification, probing error (size) (PS) performance is evaluated.
(2) ISO 17025 accredited: Based on VDI/VDE 2634 Part 3 standard and JJF 1951 specification, sphere spacing error (SD) performance is evaluated.
