AutoScan-T42
AutoScan-T42, işaretçi takmadan tahribatsız tarama gerçekleştirir. Üretim hattı ile kusursuz bağlantısı, iş yükünün azaltılmasına büyük ölçüde katkıda bulunur. Askeri düzeyde üretim kalitesi, güçlü parazit önleme ve karmaşık ve zorlu atölye ortamına yüksek uyum sağlar.
AutoScan-T42
3D System, akıllı otomatik denetim için yeni bir yükseltmedir. Atölye koşullarında otomatik kalite kontrolü için özel olarak tasarlanmıştır ve işletmelerin maliyet ve verimlilik arasında optimum eşleşmeyi elde etmesini kolaylaştırır.
AutoScan-T42, işaretçi takmadan tahribatsız tarama gerçekleştirir. Üretim hattı ile kusursuz bağlantısı, iş yükünün azaltılmasına büyük ölçüde katkıda bulunur. Askeri düzeyde üretim kalitesi, güçlü parazit önleme ve karmaşık ve zorlu atölye ortamına yüksek uyum sağlar.
Ulusal savunma, enerji, 5G, kalıp imalatı vb. Alanlarda yaygın olarak kullanılabilir, kullanıcılar tek tuşla başlatma, çevrimdışı programlama ve 3D yazılım ile uyumluluk sayesinde sistemi kolayca çalıştırabilir.
Tip | AutoScan-T42 | ||
---|---|---|---|
Ölçüm Aralığı | Ultra Hızlı Tarama | 17 mavi lazer haçı | |
Aşırı İnce Tarama | 7 mavi paralel lazer çizgisi | ||
Derin Delik Taraması | 1 ekstra mavi lazer çizgisi | ||
Toplam Lazer Çizgileri | 42 | ||
Doğruluk | 0,025 mm | ||
Kadar Ölçüm Oranı | 1.900.000 ölçüm / sn | ||
Tarama Alanı | 310 mm × 350 mm | ||
Lazer sınıfı | 2. Sınıf (Göze zarar vermez) | ||
Çözüm | 0,020 mm | ||
Hacimsel doğruluk | 9,1 m³ | 0,064 mm | |
16.6 m³ | 0,078 mm | ||
Hacimsel Doğruluk
(MSCAN-L15 fotogrametri sistemi ile) | 0,044 mm + 0,015 mm / m | ||
Parça Boyutu Aralığı (önerilir) | 200 ~ 6000 mm | ||
Uzak Mesafe | 300 mm | ||
Alan Derinliği | 320 mm | ||
Çıktı Formatları | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc veya özelleştirilmiş | ||
Çalışma Sıcaklığı Aralığı | 5 ~ 40 ° C | ||
Arayüz Modu | USB 3.0 | ||
Patentler | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1 |
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.
AutoScan-T42 ile Sorunsuz Çalışın
Otomatik optik izlemeye dayalı ve üretim hattına sorunsuz bir şekilde entegre edilmiş olup, çevrimiçi parti denetimi için tasarlanmıştır ve üretim sürecinin yinelemeli verimliliğini büyük ölçüde artırır.AutoScan-T42 ile Hassas Denetimi Hızlandırın

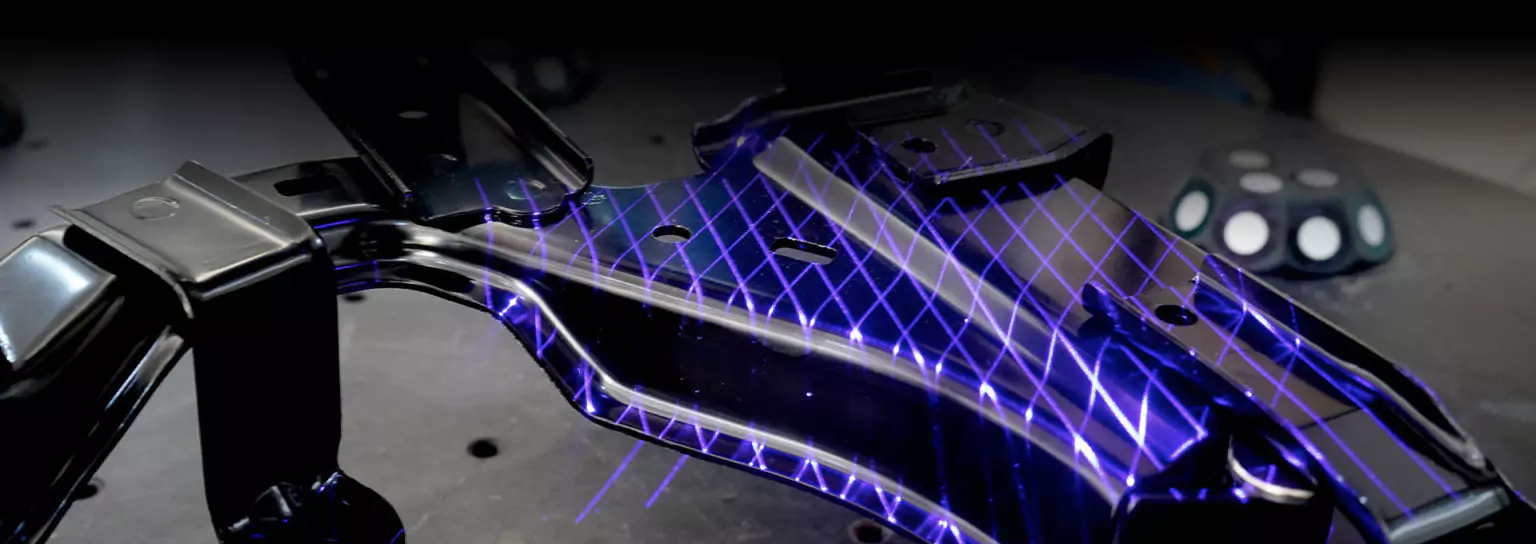

Mavi lazer ve eşzamanlı izleme teknolojilerinin benimsenmesiyle, 1.900.000 ölçüm / sn’ye ve 0,025 mm doğruluğa ulaşır. Dış etkenlerden etkilenmeden verimli ve esnek otomatik üretim sağlanabilir.
AutoScan-T42’nin Basit Kullanım Arayüzü
AutoScan-T42 sistemi, tek tıklamayla başlatma, çevrimdışı programlama sırasında manuel müdahale gerektirmez. Operatör deneyimi olmadan hızlı bir şekilde başlatılabilir ve denetim bağlantısının işçiliğini kapsamlı bir şekilde özgürleştirebilir.
AutoScan-T42’nin Çoklu Konfigürasyon Modları
Elde tutulan 3B tarayıcı, taşınabilir CMM, MSCAN fotogrametri sistemi, döner platformlar ve kılavuz raylar ile birlikte, eşzamanlı optik izleme ve tarama ve kişiselleştirilmiş çözümler gerçekleştirir.
AutoScan-T42 ile Askeri Düzeyde Kalite
Yüksek oranda kalite sağlamak için havacılık sınıfı carbon malzeme kullanılır. Sıcaklığa, titreşime, toza vb. Karşı dayanıklı olan askeri sınıf tasarım, zorlu endüstriyel ortamlara üstün uyum sağlar.
