SIMSCAN-S Gen2
Hızlı ve Hassas El Tipi 3D Tarayıcı
ISO&VDI/VDE Certificate
8,100,000 m/s
0.015 mm Hassasiyet
203 mm × 80 mm × 44 mm Boyut 560 g Ağırlık
108 mavi lazer tarama çizgisi
17 mavi paralel lazer çizgisi

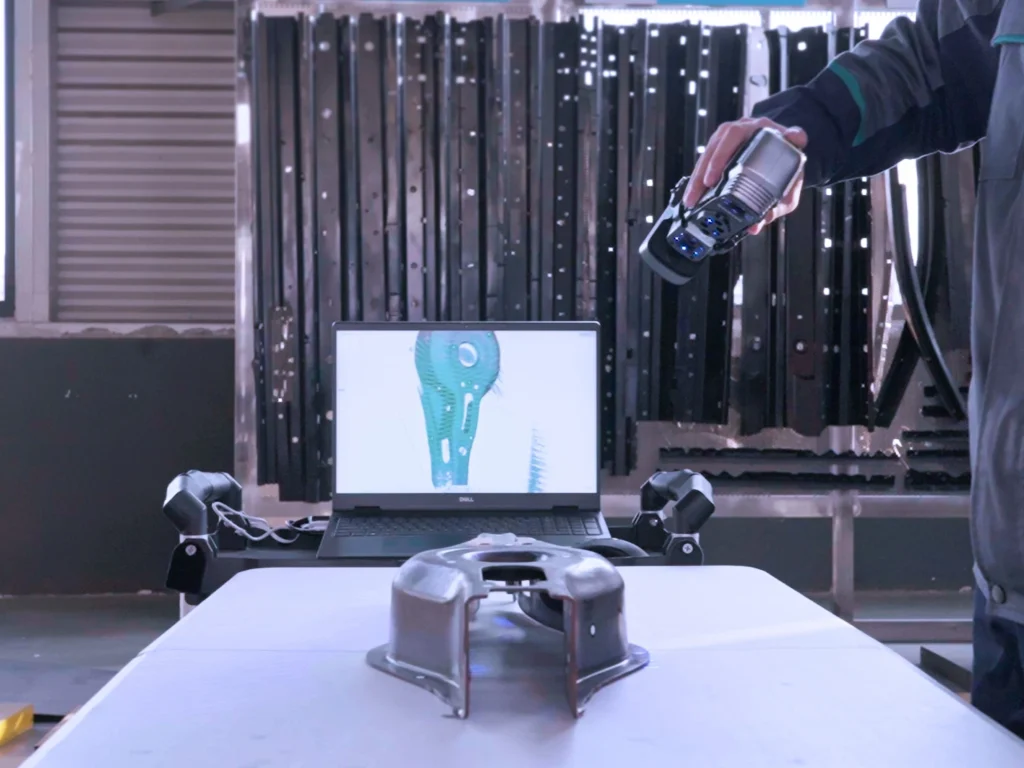

SIMSCAN-S Gen 2, yüksek hassasiyet sunan avuç içi boyutunda bir 3D tarayıcıdır. Kablosuz kullanım özgürlüğü, ultra hızlı tarama performansı ve esnek çalışma modlarıyla öne çıkar.
Gelişmiş algoritmalar ve üstün üretim teknolojileriyle hassasiyet seviyesini artırırken, küresellik (sphericity) ve düzlemsellik (flatness) kontrolünü doğruluk yönetimine entegre ederek geometrik doğruluğu ve detaylı ölçüm performansını güvence altına alır.
Yüksek hassasiyet gerektiren işlenmiş ve karmaşık parçalar için geliştirilen SIMSCAN-S Gen 2, hassas taramayı her zamankinden daha hızlı, daha detaylı ve daha güvenilir hale getirir.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.

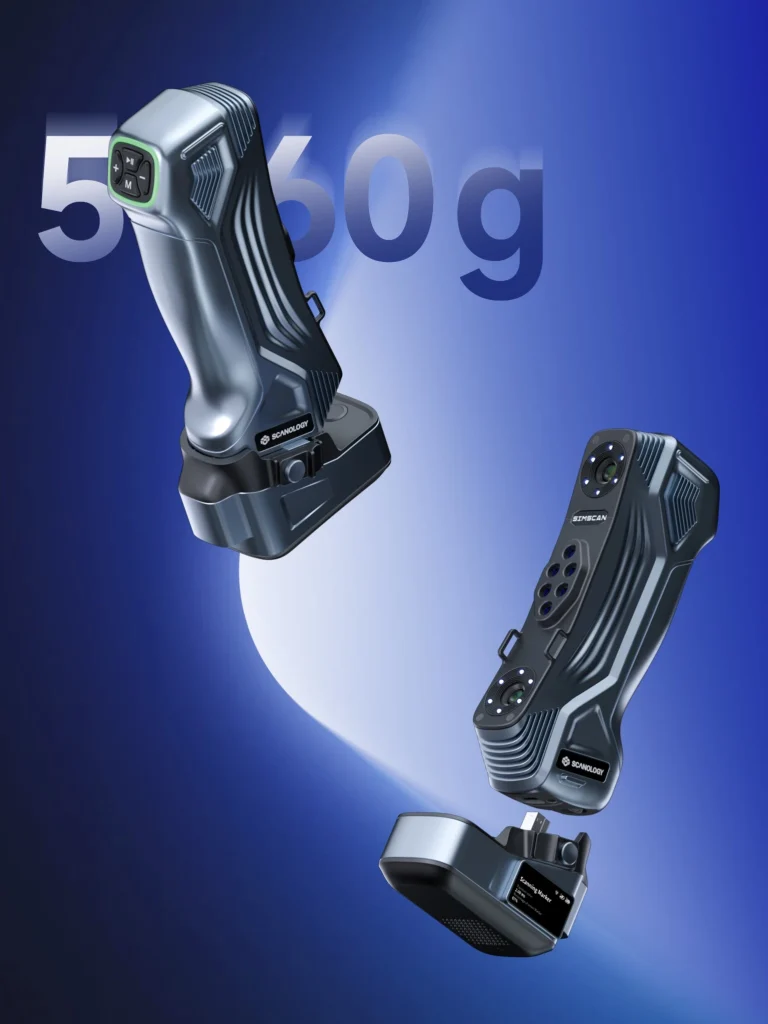

Daha Hafif & Kablosuz Özgürlük
Hafif ve tamamen kablosuz bir cihazla özgürce çalışın. Magnezyum alaşımlı gövdesi sayesinde yalnızca 560 gr ağırlığındaki cihaz, kolay kullanım sunar.
Edge computing altyapısı ve kablosuz veri aktarımı sayesinde dar alanlarda veya yüksek noktalarda bile gerçek kablosuz çalışma deneyimi sağlar. Stabil veri aktarımı ve güçlü işlem performansı ile tüm iş akışınız boyunca kesintisiz ve güvenilir kullanım sunar.
Kompakt ve Kolay Kullanım
Ergonomik tasarımı ve yeni ayrılabilir şarj ünitesi sayesinde SIMSCAN-S Gen 2 kompakt ve kullanıcı dostu bir deneyim sunar.
Gerçek zamanlı veri görüntüleme ve izleme imkanı sağlayan sezgisel ekranı sayesinde tarama süreçlerinizi hızlandırır ve çalışma verimliliğinizi artırır.
Hassas Ölçümden Güvenilir Geometriye
SIMSCAN-S Gen 2, geliştirilmiş optik sistemi ve ileri seviye algoritmalarıyla 0,015 mm hassasiyet sunar.
Gelişmiş küresellik ve düzlemsellik kontrolü sayesinde yalnızca ölçüsel doğruluk değil, yüzey sapmaları da yüksek hassasiyetle analiz edilir. Böylece detaylı ölçüm verileri elde edilirken, kritik geometrik özelliklerin doğrulanması da güçlendirilir.
Fonksiyonel yüzeyler, hassas işlenmiş detaylar ve montaj kritik geometriler dahil olmak üzere GD&T odaklı kalite kontrol süreçlerinde güvenilir sonuçlar sağlar.
ISO 10360 standardına uygun olan SIMSCAN-S Gen 2, global ölçekte güvenilir ve doğrulanabilir ölçüm sonuçları sunar.
Daha Fazla Veri. Daha Hızlı Tarama.
108 adet çapraz mavi lazer çizgisi, saniyede 8.100.000 ölçüm hızı ve 180 FPS’e kadar kare hızı ile karmaşık parçaları kolaylıkla tarayın.
Büyük miktarda 3D veriyi anlık olarak yakalayın, akıcı ve gecikmesiz tarama deneyimiyle zorlu geometrilerde bile verimliliğinizi koruyun.
Diğerlerinin Ulaşamadığı Noktalara Ulaşın
En zor erişilen bölgelerde bile güvenilir sonuçlar elde edin.
Kısa baz çizgili kamera tasarımı sayesinde SIMSCAN-S Gen 2; boşluklar, derin delikler, kanallar ve dar alanları yüksek görüş açısıyla kolayca tarayabilir.
Parça geometrisi ne kadar karmaşık olursa olsun; kalite kontrol, tasarım ve tersine mühendislik süreçleri için eksiksiz ve doğru 3D veriler sunar.
Tek Tarayıcı. Sınırsız Uygulama.
Ultra hızlı tarama, hiper detay tarama ve derin delik tarama modları arasında kolayca geçiş yapın.
Genel geometrileri saniyeler içinde yakalayın, ince detaylara odaklanın ve gizli bölgeleri güvenle tarayın.
Tek bir cihaz, iş akışınızı yavaşlatmadan farklı uygulamalara uyum sağlar.
DefinSight ile Daha Akıllı Çalışın
Tarama ve analiz süreçlerini tek bir platformda yönetin.
SCANOLOGY’nin hepsi bir arada 3D dijitalleştirme yazılımı olan
DefinSight; iş akışınızı daha sade, hızlı ve kullanıcı dostu hale getirir. Böylece veri işleme için daha az, karar alma süreçleri için daha fazla zaman kazanırsınız.
SIMSCAN-S Gen2 Temel Özellikleri
*Scantech bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar.
| Özellik (Type) | SIMSCAN-S Gen2 |
|---|---|
| Tarama Modu (Scan Mode) |
|
| Hassasiyet (Accuracy) | 0.015 mm |
| Ölçüm Hızı (Scanning Rate) | 8,100,000 measurements/s (maksimum) |
| Tarama Alanı (Scanning Area) | 700 mm × 600 mm (maksimum) |
| Lazer Sınıfı (Laser Class) | Class Ⅱ (Göz güvenli / eye-safe) |
| Çözünürlük (Resolution) | 0.020 mm (maksimum) |
| Hacimsel Hassasiyet (Volume Accuracy) |
|
| Küresellik (Sphericity) | 0.025 mm |
| Düzlemsellik (Flatness) | 0.035 mm |
| Çalışma Mesafesi (Stand-off Distance) | 300 mm |
| Alan Derinliği (Depth of Field) | 550 mm |
| Çıktı Formatları (Output Formats) | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk vb. |
| Boyutlar (Dimensions) | 203 mm × 80 mm × 44 mm |
| Ağırlık (Weight) | 560 g |
| Çalışma Sıcaklığı (Operating Temp) | -10°C ‒ 40°C |
| Çalışma Nemi (Operating Humidity) | 10 ~ 90% RH (yoğuşmasız) |
| Bağlantı Arayüzü (Interface Mode) | USB 3.0 |
| Kablosuz Standart (Wireless Standard) | Wi-Fi 6, 802.11a/b/g/n/ac |
