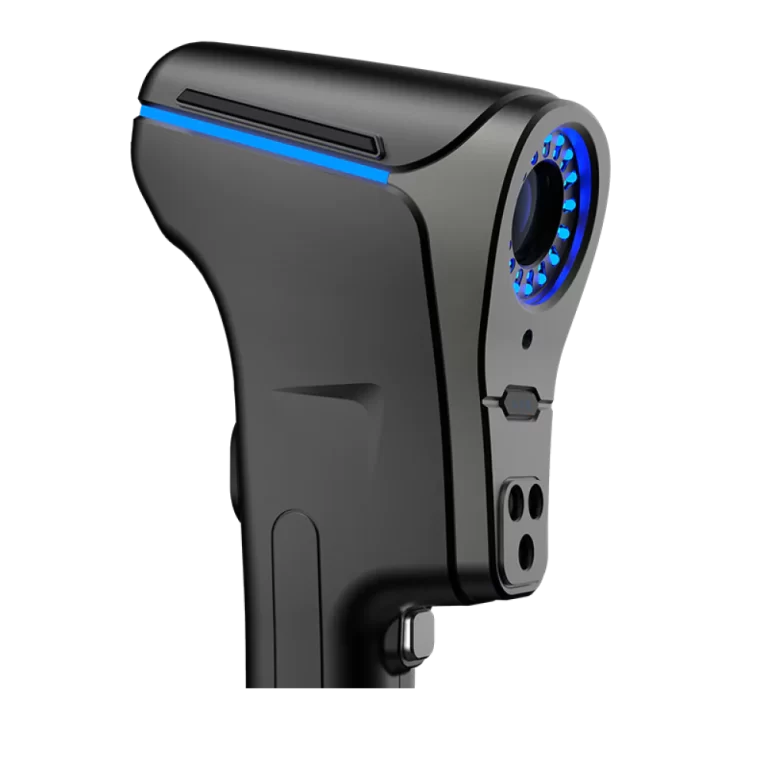

AXE-B 3D model tarayıcı, gelişmiş optik ölçüm teknolojisi sayesinde nesnelerin son derece detaylı 3D modellerini oluşturur. Saniyede 2.000.000 ölçüme ulaşan etkileyici tarama hızıyla, farklı nesnelerin 3D verilerini hızlı ve yüksek doğrulukla toplar. Geometrik yüzeydeki en küçük sapmaları bile hassas biçimde yakalayarak, orijinal nesneye birebir sadık modeller üretir. Bu özelliğiyle AXE-B 3D tarayıcı; imalat, tasarım ve prototipleme gibi sektörler için vazgeçilmez bir çözümdür.
3B Tarayıcı Nedir?
3B Tarayıcı, nesne yüzeyinden 3B nokta bulutu elde etmek, yansıtıcı işaretleyici aracılığıyla uzamsal konumu onaylamak, daha sonra 3B nokta bulutu yeniden yapılandırmasını tamamlamak için çoklu ışın lazeri kullanır.
Ağırlık ve Boyut?
Yaklaşık 0.9kg 105mm * 160mm * 315mm, kullanışlı bir kutuya sığdırın ve uçak kabinine taşıyın.
Ürünlerinizi kim kullanıyor?
Boeing, Siemens, COMAC, Volkswagen, Tsinghua Üniversitesi, Zhejiang Üniversitesi, Çin Nissan Grubu.
3B Lazer Tarama Neden Gereklidir?
Tersine Mühendislik, 3B Denetim, 3B Görselleştirme, Hızlı Prototipleme, FEA, Sanal, Montaj, Otomatikleştirme Üretimi (FEA açılımı finite element analysis anlamı sonlu elemanlar analizi)
3B tarayıcı uygulaması nedir?
Otomotiv Sanayi; Havacılık ve uzay sanayi; Demiryolu Transit; Makine İmalatı; Mimari Miras; Ev dekorasyonu; 3B Görselleştirme; 3B Baskı; Eğitim ve Araştırma.
Tarayıcı insan gözü için güvenli mi?
Evet, tarayıcı 2.Sınıf sertifikalı bir üründür.
Garantisi nedir?
Standart garantimiz bir yıldır ve yazılım güncellemesi için ücretsizdir.
Yüksek Hızlı Tarama Süreci
17 çapraz mavi lazer çizgisi, 2.000.000 ölçüm / sn ile son derece hızlı ve hassas yanıt sağlar
Bağımsız Çalışma
Orta ila büyük boyutlu iş parçaları için hassas 360 ° gerçek zamanlı 3D inceleme yapmak için tek başına çalışın
Yüksek Hassasiyet
Küresel inisiyatif yerleşik fotogrametri sistemi, 0,020 mm / m hacimsel doğrulukla orta ve büyük boyutlu nesneleri ölçmek için tasarlanmıştır.
Geniş Alan Taraması
860 mm × 600 mm ultra geniş tarama alanı, optimum ve sorunsuz bir 3D tarama deneyimi sağlar
AXE-B İle İlgili Görseller
AXE-B 3D Model Tarayıcı Temel Özellikleri
*Scantech bu kılavuzda yer alan parametreleri ve görselleri kanunlar çerçevesinde yorumlama ve değiştirme hakkını saklı tutar.
| Type | AXE-B17 | AXE-B11 | |
| Scan mode | Ultra-fast scanning | 17 blue laser crosses | 11 blue laser crosses |
| Deep hole scanning | 1 extra blue laser line | ||
| Accuracy(1) | Up to 0.020 mm (0.0008 in) | ||
| Measurement rate up to | 2,000,000 measurements/s | 1,300,000 measurements/s | |
| Scanning area up to | 860 mm × 600 mm (33.9 in × 23.6 in) | 550 mm × 600 mm (21.7 in × 23.6 in) | |
| Scan mode (Photogrammetry) | Scanning area up to | 3760 mm × 3150 mm (148.0 in × 124.0 in) | 2500 mm × 3000 mm (98.4 in × 118.1 in) |
| Depth of field | 2500 mm (98.4 in) | ||
| Laser class | CLASSⅡ (eye-safe) | ||
| Resolution up to | 0.025 mm (0.0009 in) | ||
| Volumetric accuracy (2) | Work alone | 0.020 mm + 0.030 mm/m (0.0008 in + 0.00036 in/ft) | 0.020 mm + 0.035 mm/m (0.0008 in + 0.0004 in/ft) |
| Work with 1m reference bar | 0.020 mm + 0.020 mm/m (0.0008 in + 0.00024 in/ft) | ||
| Work with | 0.020 mm + 0.012 mm/m (0.0008 in + 0.00014 in/ft) | ||
| Stand-off distance | 300 mm (11.8 in) | ||
| Depth of field | 500 mm (19.7 in) | ||
| Output formats | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk and etc. | ||
| Operating temperature range | -10°C–40°C (14℉-104℉) | ||
| Interface mode | USB 3.0 | ||
| Patents | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN206905709U, CN107202554B, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN206905709U, CN107202554B, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2 | ||
| (1) ISO 17025 accredited: Based on VDI/VDE 2634 Part 3 standard and JJF 1951 specification, probing error (size) (PS) performance is evaluated. (2) ISO 17025 accredited: Based on VDI/VDE 2634 Part3 standard and JJF 1951 specification, sphere spacing error (SD) performance is evaluated. | |||
